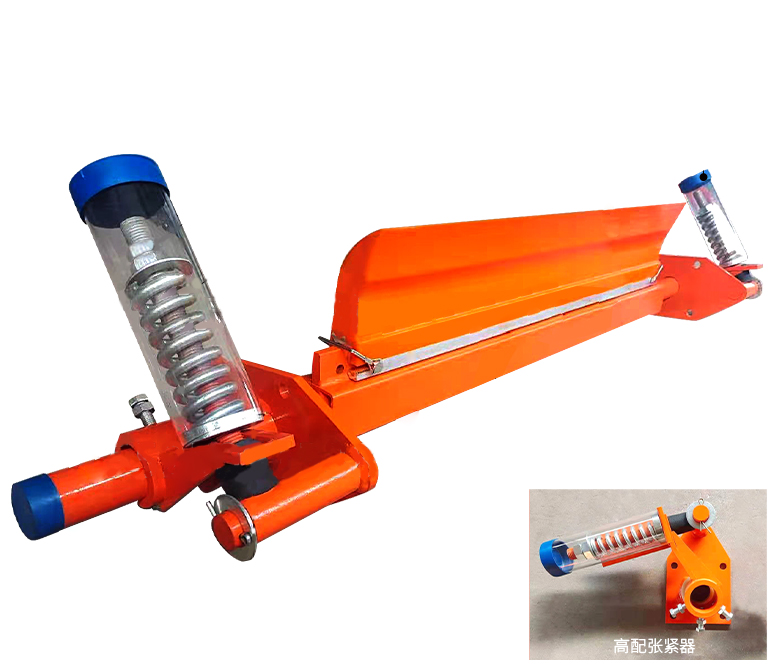

【產品用途】

1. 適用于帶式輸送機卸料滾筒處皮帶表面殘留物料的清掃，解決殘留物料在輸送機回程段灑落造成的環境污染和 殘留物料粘黏在托輥上引起的回程皮帶跑偏的問題。

2. 可廣泛用于煤礦、電廠、水泥廠、選煤廠、港口、鋼鐵、焦化、有色金屬等領域。

改造前                                                                             改造后

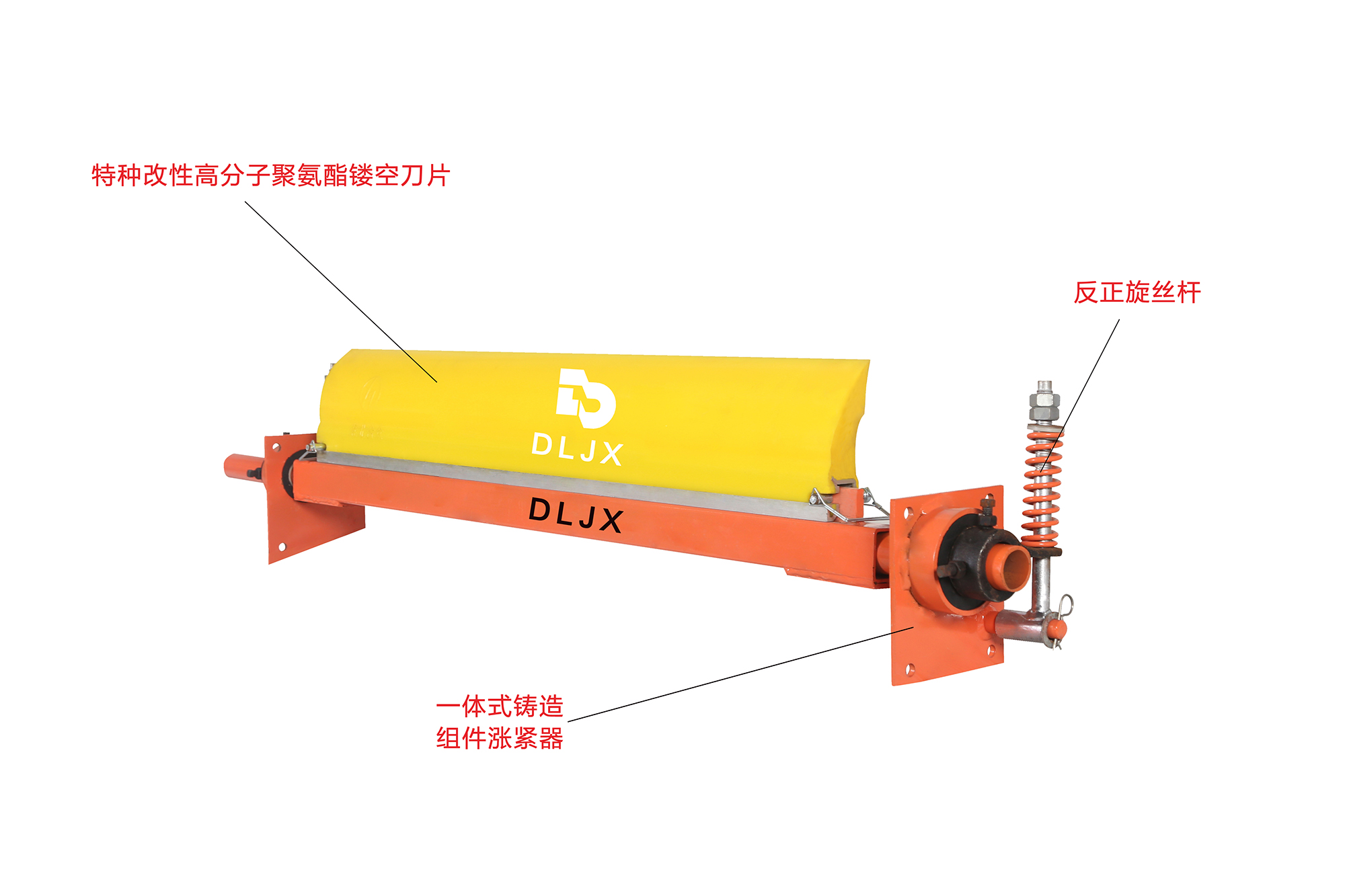

【產品特點】

   1. 清掃器刀片由特種改性高分子聚氨酯特制而成，具有阻燃抗靜電性、高耐磨性、高彈性、耐酸堿性、摩擦系數 低等特點，不會對輸送帶造成傷害，使用壽命長。

   2.刀片采用整體式設計，刀片可承受較大沖擊力，適用于各種不同接頭的輸送帶及各種不同物料的清掃，公司可 提供分體式刀片供用戶選擇。

   3. 漲緊器采用一體式鑄造組件，堅固耐用，根據刀片磨損程度可輕松調節刀片補償量。

   4. 漲緊器用絲桿為我公司自主研發設計，獨特的正反絲設計，有效的解決了因彈簧振動而引起的螺母松動問題。

   5. 清掃器可有效的清理輸送帶表面的殘留物料，減少人力勞動，改善現場工作環境，適用于硫化、粘結及機械接頭輸送帶的清掃。

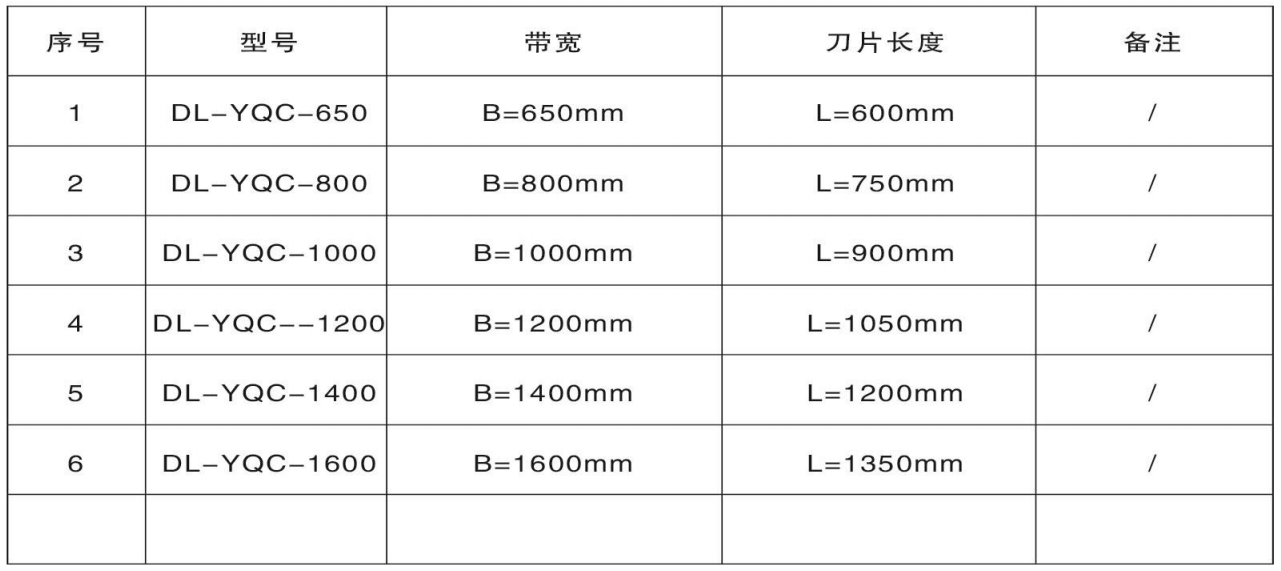

產品型號

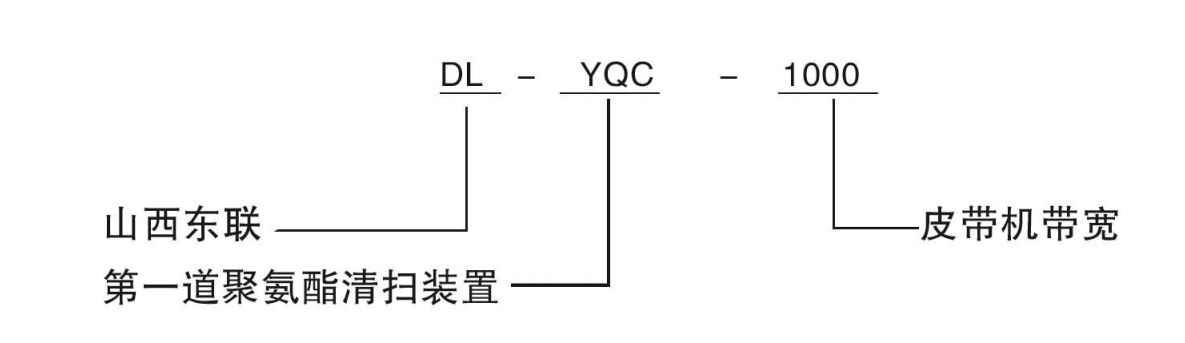

型號意義

技術參照表

安裝及調試

安裝之前的注意事項

1、必須熟知工作中所用相關設備的安全操作規程以及施工現場的安全操作規程。

2、 對于安裝和維護的操作，請在停機、停電狀態下進行！

1、切斷輸送機的啟動電源，掛上“有人操作，禁止合閘”的警示牌。

2、 輸送皮帶機運轉時不得接觸或者靠近輸送機皮帶或輸送機旋轉部位，否則可能會因身體或衣物部分卷入皮帶造成人員傷亡。

1、 密閉空間進行動火作業前應該對可燃氣體進行檢測，符合標準后方可進行動火作業。

2、 使用割槍或電焊對皮帶輸送導料槽開孔前，應使用阻燃罩將輸送機皮帶罩住，否則將有可能損壞皮帶。

3、 安裝工作完畢，在啟動輸送機皮帶之前，應將安裝區域內和 輸送機皮帶上的工具、鐵器、焊渣等收拾干凈。否則將有可能造成人身傷害，或者導致輸送機皮帶的損壞。

安裝步驟

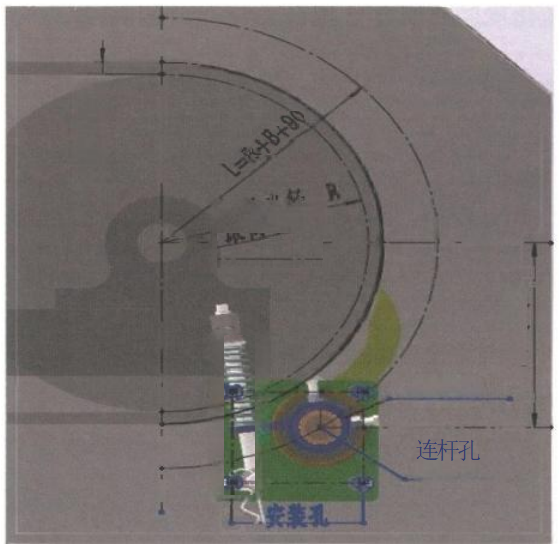

1、 首先使用根據滾筒半徑和皮帶厚度計算出清掃器中心點A的位置

2、 然后根據清掃器中心點A, 找出清掃器安裝尺寸的腰型孔和清掃器連桿孔，在皮帶機的護罩或者安裝板上進行打孔(左右兩側對稱)。中心點  A: 是以L為半徑，以滾筒中心為圓心的圓弧與水平線S的交點。

如圖 1-2 所示：

圖1-2

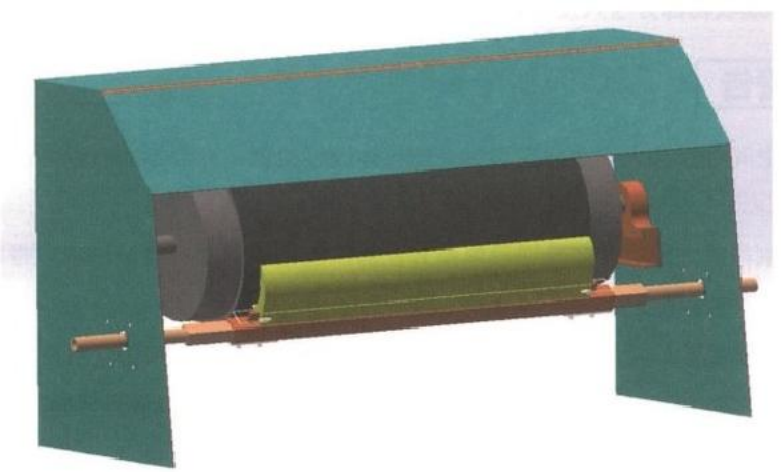

3、 將連桿(方管一端)分別插入橫梁的兩端，然后將連桿通過連桿孔抽出，如圖1-3 所示：

圖1-3

4、 將張緊器套入連桿(圓管)內，并根據安裝尺寸對正腰型孔，旋入螺栓、彈墊、平墊、螺母，并旋緊。(兩側操作步驟一樣)

如圖1-4 所示：

圖1-4

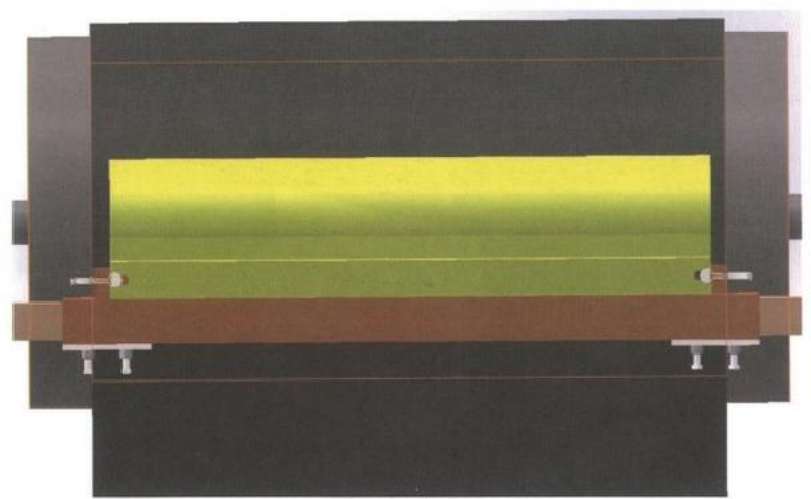

5、 將刀片擺正在皮帶的中間位置，然后將橫梁底部的緊固螺栓和螺母旋緊，使連桿和橫梁不得進行晃動，并且盡量讓刀片緊貼皮帶表面。

如圖 1-5 所示：

圖1-5

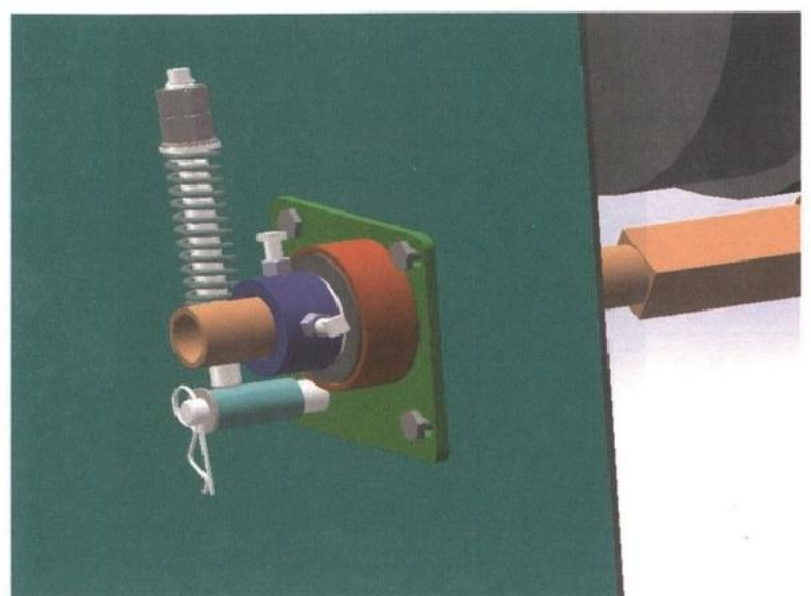

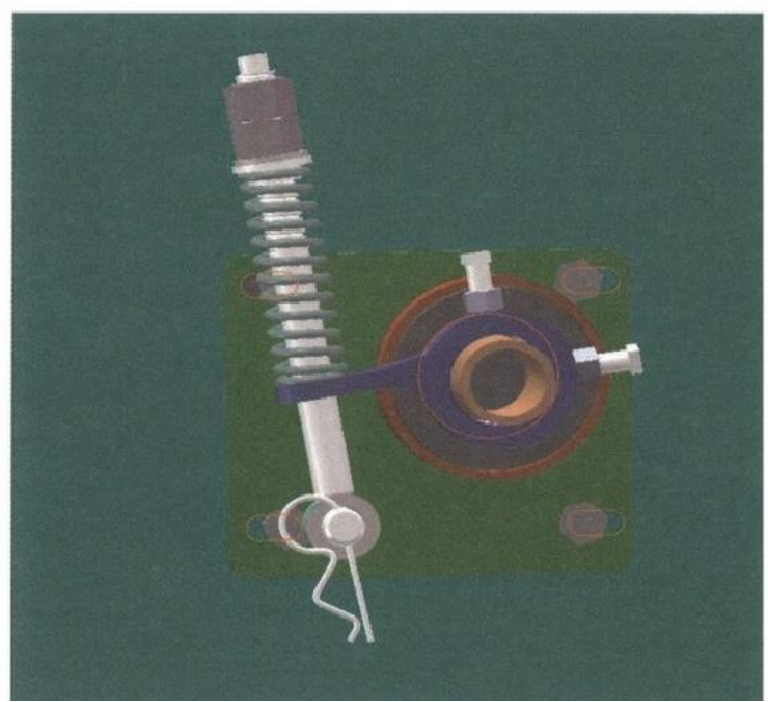

6、 在刀片緊貼皮帶的基礎上，將兩側的正反螺母進行旋緊，使得螺母壓縮彈簧。如圖1-6所示：

圖1-6

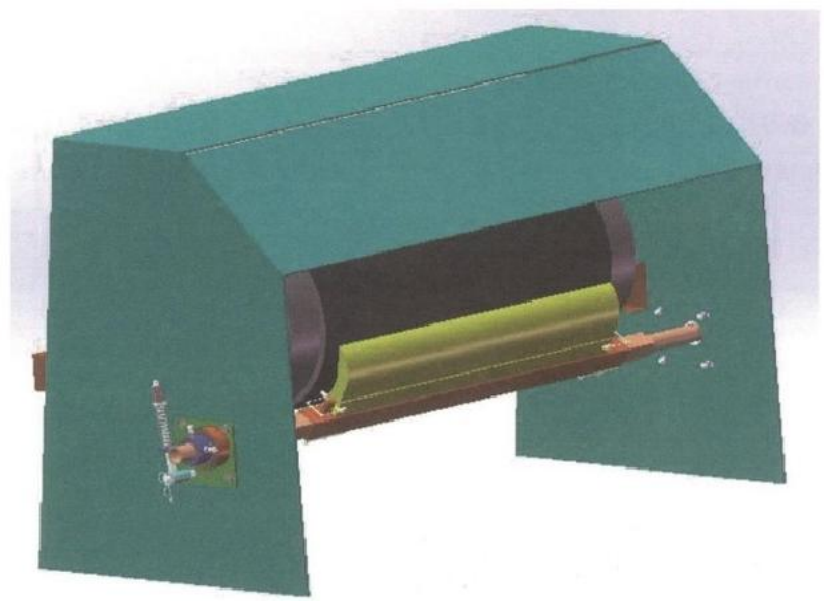

7、 安裝完成示意圖。如圖1-7 所示：

圖1-7

產品調試

1、 安裝完成后，檢查螺栓和彈簧的安裝是否存在不牢固和干涉等問題：

2、檢查完成后，聯系試運行，慢慢加大下落物料量，直至滿載為止，查看有無影響使用的問題。

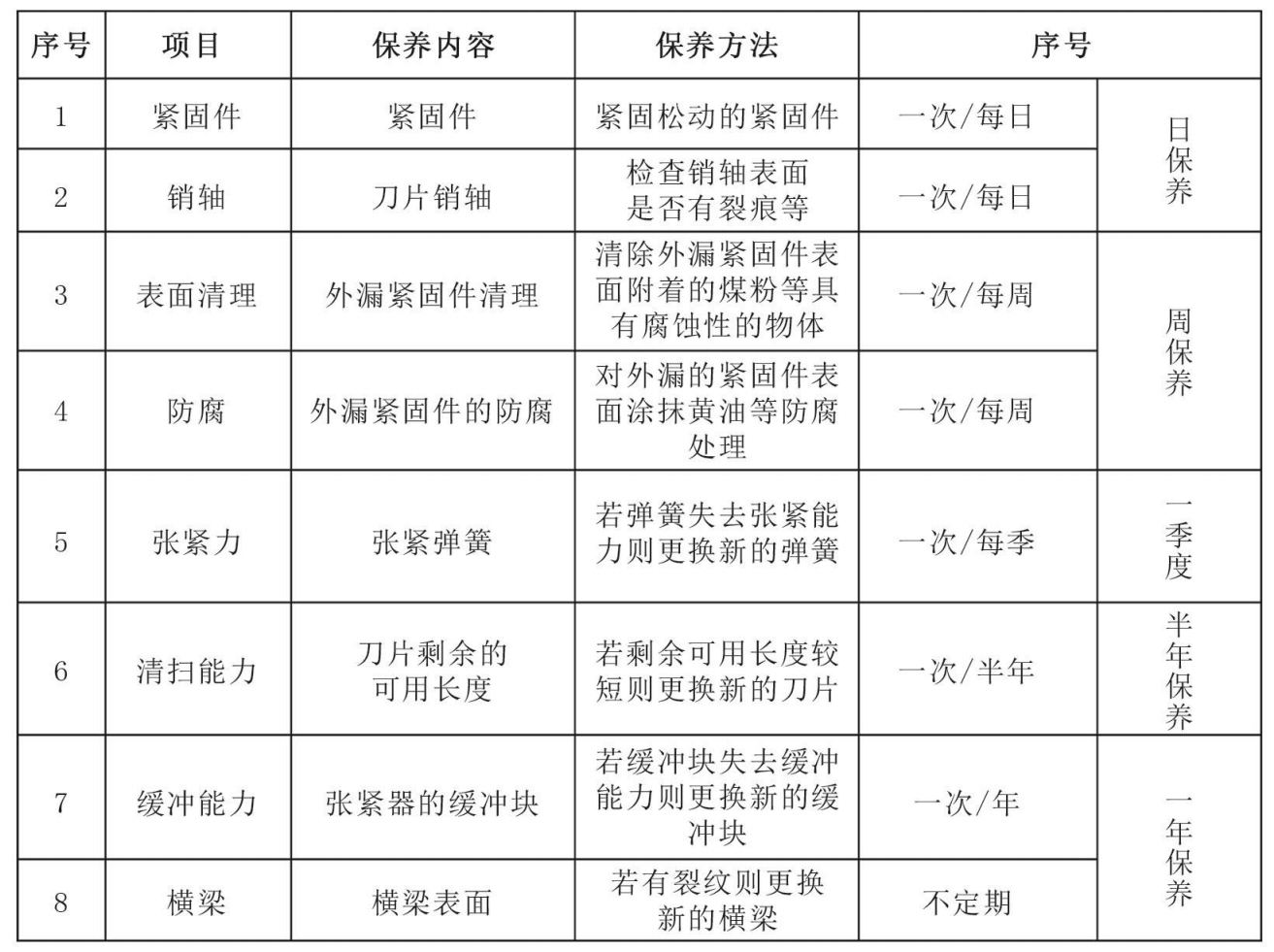

維護保養
