吊掛式上自動糾偏裝置 安裝使用說明書

山西東聯機械設備有限公司

         中國 ·太原

一、產品簡介：

1.1  產品作用和原理

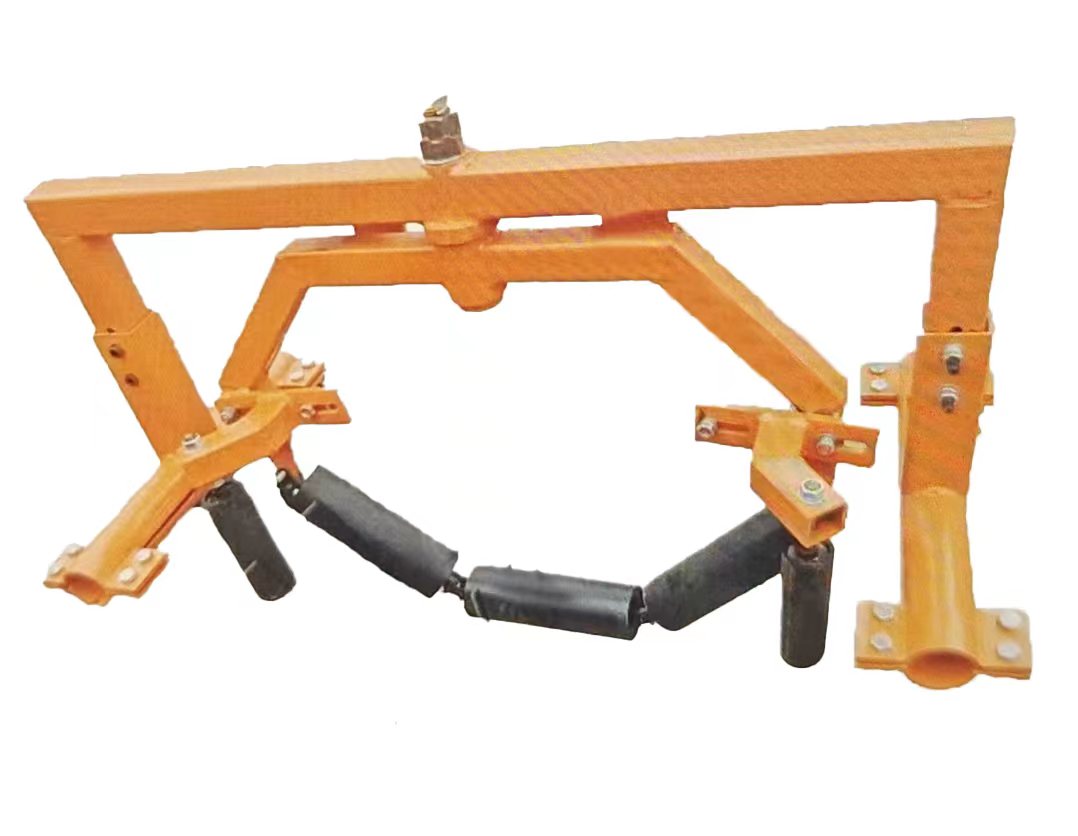

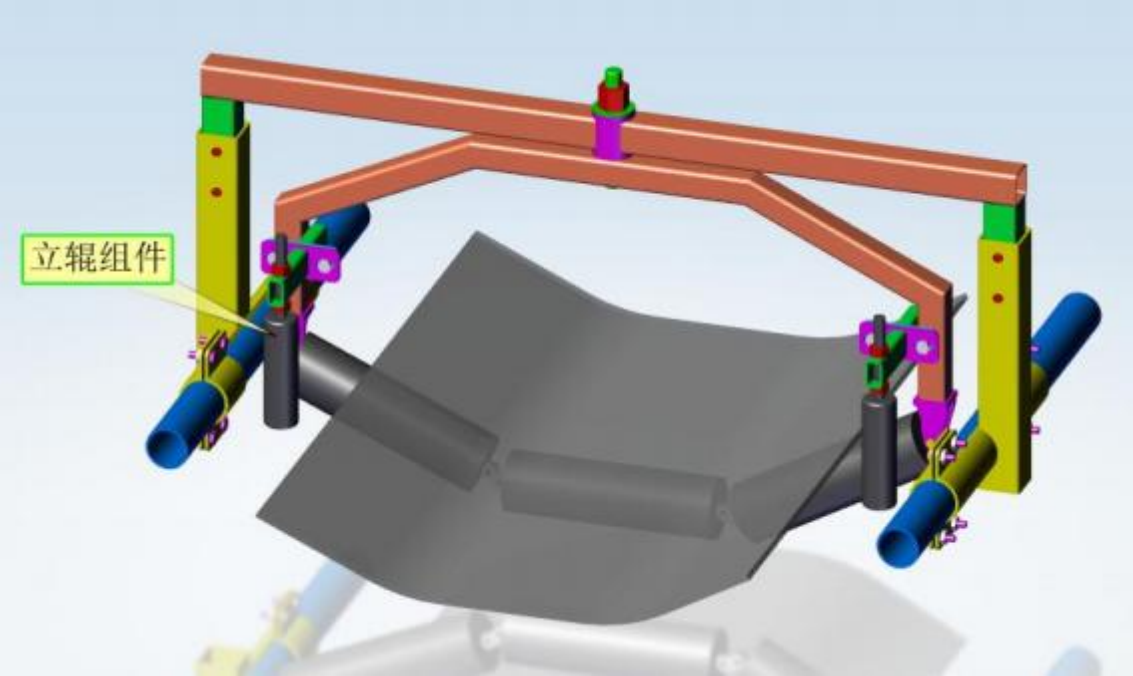

吊掛上糾偏裝置主要是針對由于種種原因造成的皮帶跑偏問題而設計的 一種機械糾偏裝置。工作的原理：皮帶在跑偏的過程中，皮帶會觸碰立輥進而帶 動整個糾偏形成一定的糾偏角度，從而迫使皮帶進行歸位。

1.2  產品適用場所：

糾偏廣泛用于煤礦、電廠、選煤系統、碼頭等輸送系統 ，能有效解決皮 帶的跑偏問題，極大的解決了由于皮帶跑偏造成的損傷皮帶，皮帶撕裂，壽命縮 短等問題。

1.3 產品結構組成

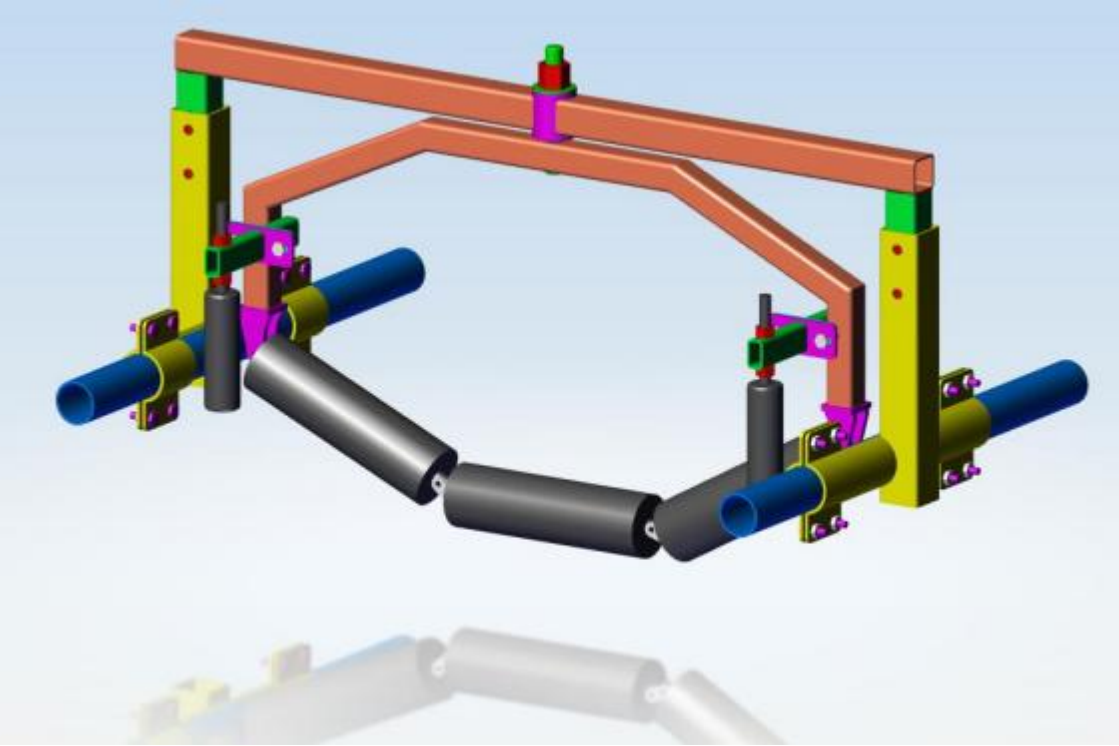

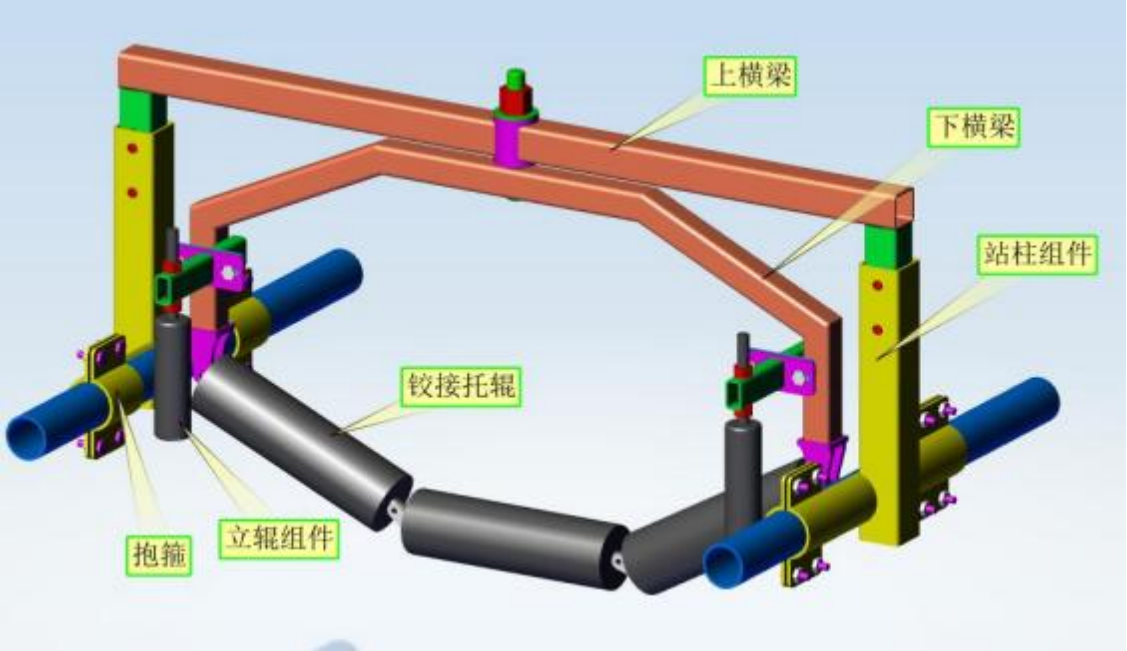

吊掛上糾偏裝置主要有上橫梁、下橫梁、站柱組件、鉸接托輥、立輥組 件、抱箍、緊固螺栓等組成，如圖所示：

二、執行標準：

產品執行標準

 GB10595 帶式輸送機技術條件

DTII(A) 帶式輸送機設計手冊

GB/T987 帶式輸送機基本參數與尺寸

MT821-2006 煤礦用帶式輸送機托輥技術條件

GB  12348-1990 工業企業廠界噪聲標準

GB/T  5677-1985 鑄鋼件射線照相及底片等級分類方法

GB/T  6402-1991 鋼鍛件超聲波檢驗方法

GB/T  9286-1998 色漆和清漆 漆膜的劃格試驗

GB/T  13384-1992 機電產品包裝通用技術條件

JB8 產品標牌

三、產品特點

 3.1 糾偏裝置采用杠桿調偏原理，配合上橫梁旋轉形成糾偏角設計。

3.2 上下橫梁之間由軸承支撐系統組成。

3.3 檢測立輥有一定長度的力臂保證糾偏靈敏、精度高。

3.4 檢測立輥能夠進行上下和左右調節。

3.5 軸承支撐系統具有防水防塵設計機構。

3.6 糾偏裝置的安裝方式為抱箍螺栓連接，可在皮帶機縱梁任意位置安裝。

四、產品安裝與調試

1）產品安裝步驟

4.1.1 首先將產品運至現場，停機停電，準備扳手等工具，并確定糾偏裝置的安裝 方向。見圖 1-1：

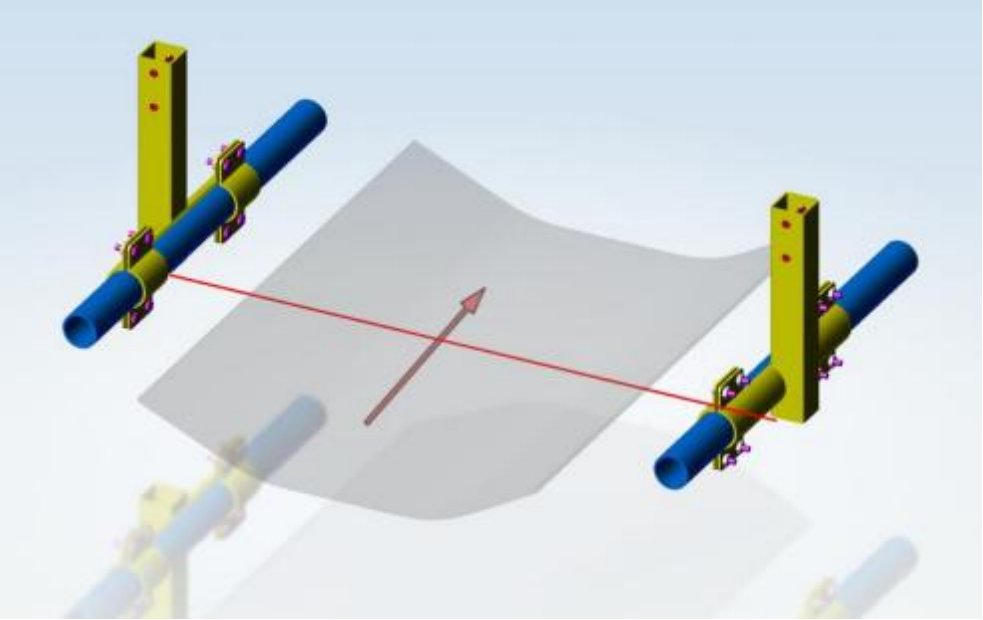

圖 1-1

4.1.2 將左右站柱組件放置在皮帶縱梁上，與抱箍使用螺栓連接后初步預緊，保證 左右站柱與皮帶機縱梁方向垂直。箭頭方向?yàn)檩斔蛶н\(yùn)行方向，見圖 1-2；

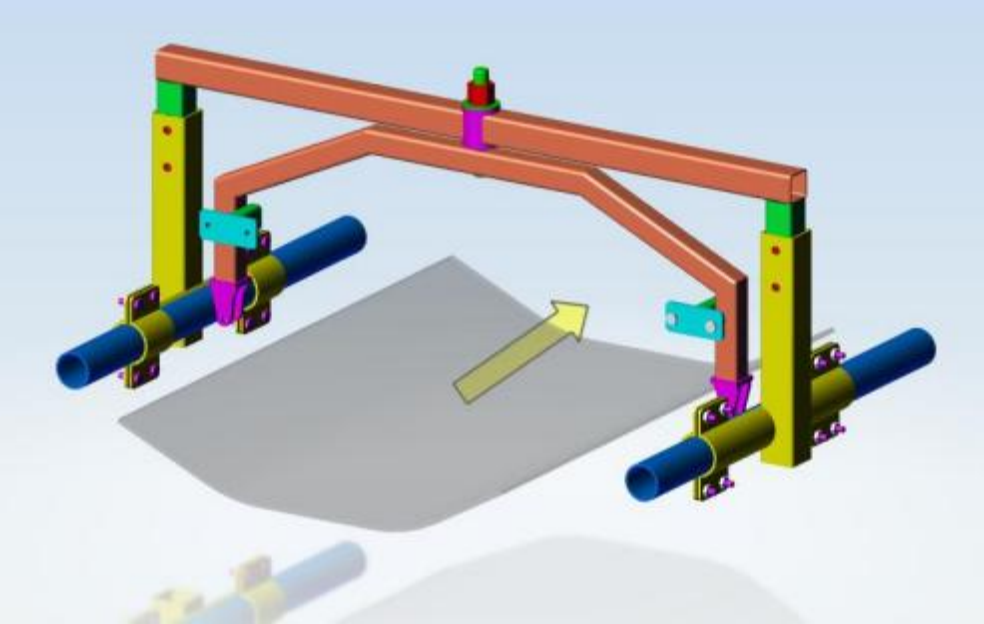

圖 1-2

4.1.3 再將上橫梁兩側方管放入左右站柱最底部孔方管內，并穿入內六角螺栓，見 圖 1-3;

圖 1-3

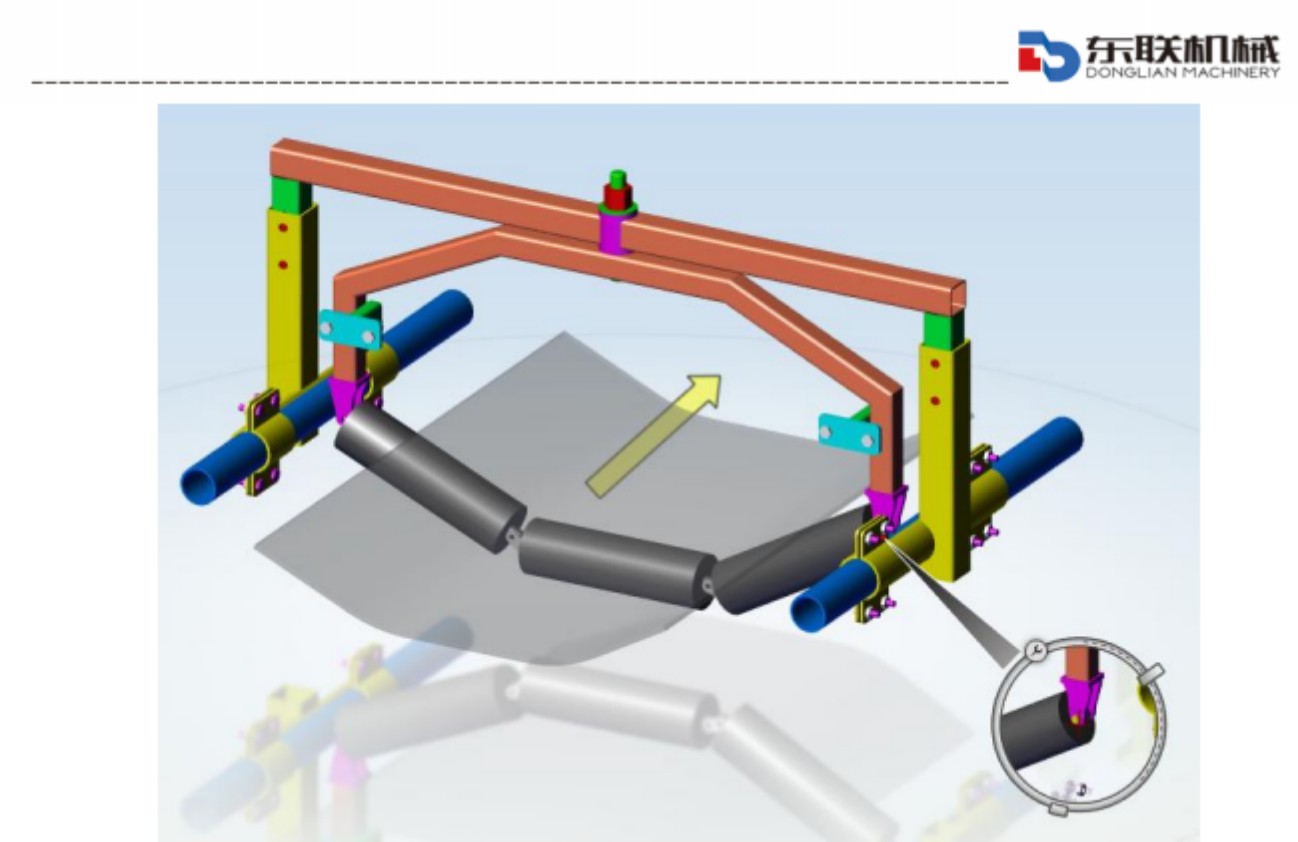

4.1.4 使用銷釘將鉸接托輥安裝在下橫梁的兩端銷孔內，見圖 1-4：

圖 1-4

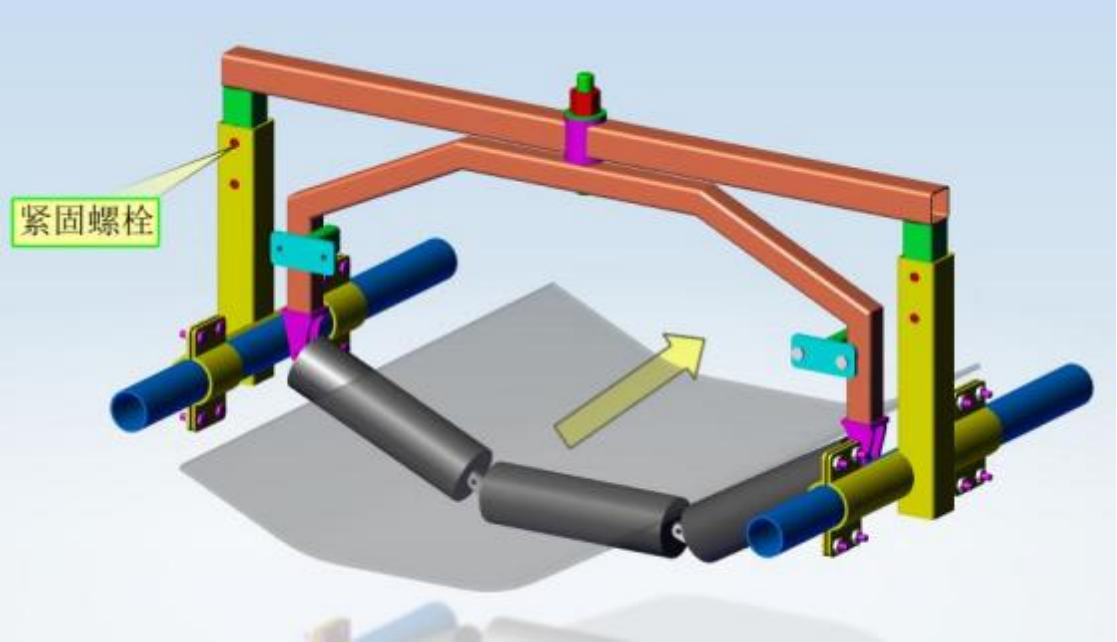

4.1.5 上橫梁抬起，使鉸接托輥將皮帶抬起一定高度（5-10mm），將緊固螺栓穿 入站柱孔內，見圖 1-5：

圖 1-5

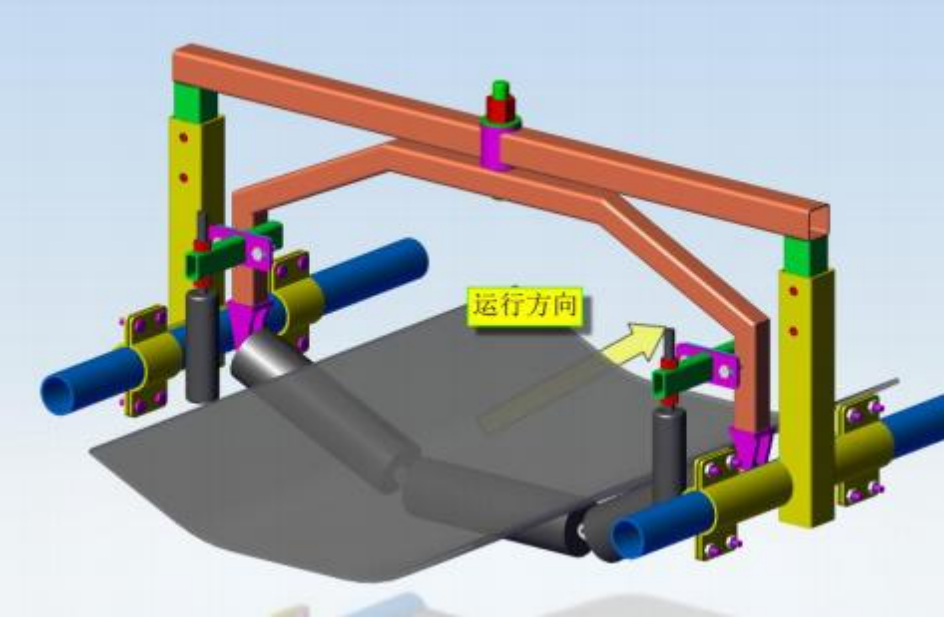

4.1.6 最后安裝立輥組件，初步放置在中間孔內進行固定，見圖 1-6：

圖 1-6

4.1.7  最終將所有螺栓固定旋緊，產品安裝完畢。

2）產品調試

4.2.1 安裝完成后，檢查安裝是否存在不牢固和干涉等問題；

4.2.2 檢查完成后，聯系試運行，慢慢加大下落物料量，直至滿載為止，查看有無 影響使用的問題和糾偏效果。

4.2.3 根據實際運行效果對糾偏裝置進行調試； 4.2.4 試運行時間為 2 小時。

五、產品維護與保養

5.1 定期對糾偏裝置運行情況進行巡檢；

5.2 巡檢發現其他影響使用的缺陷后及時與我方進行處理；

5.3 巡檢發現糾偏裝置到達使用壽命時，及時更換。
